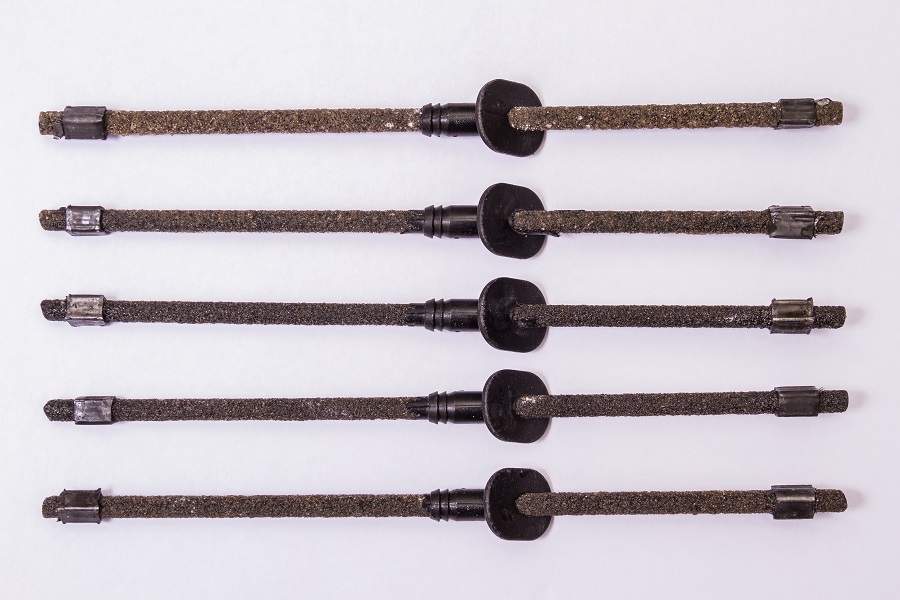

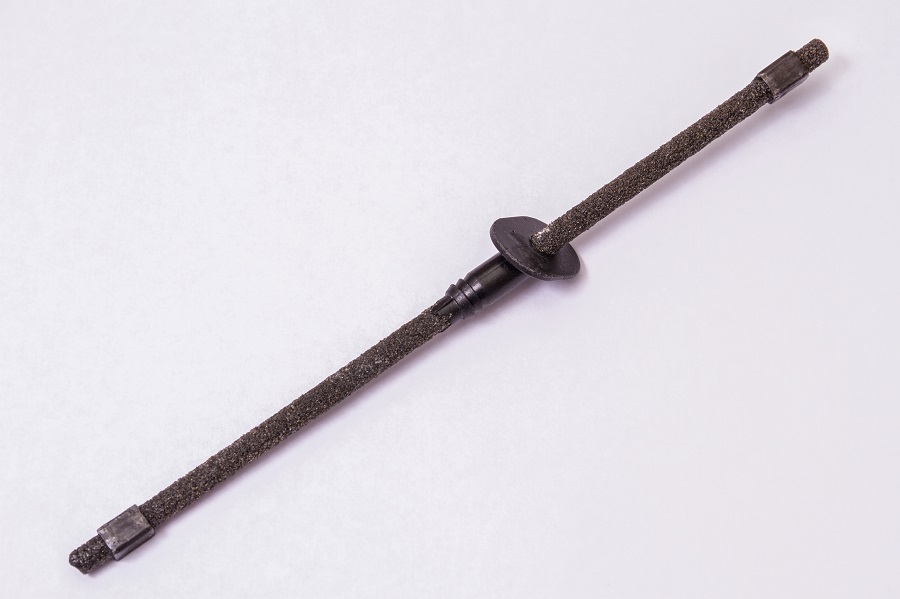

Гибкая связь-анкер БПА-340-6-П для трехслойных панелей типа сэндвич, 6*340 мм, Гален
-
НАЗНАЧЕНИЕ

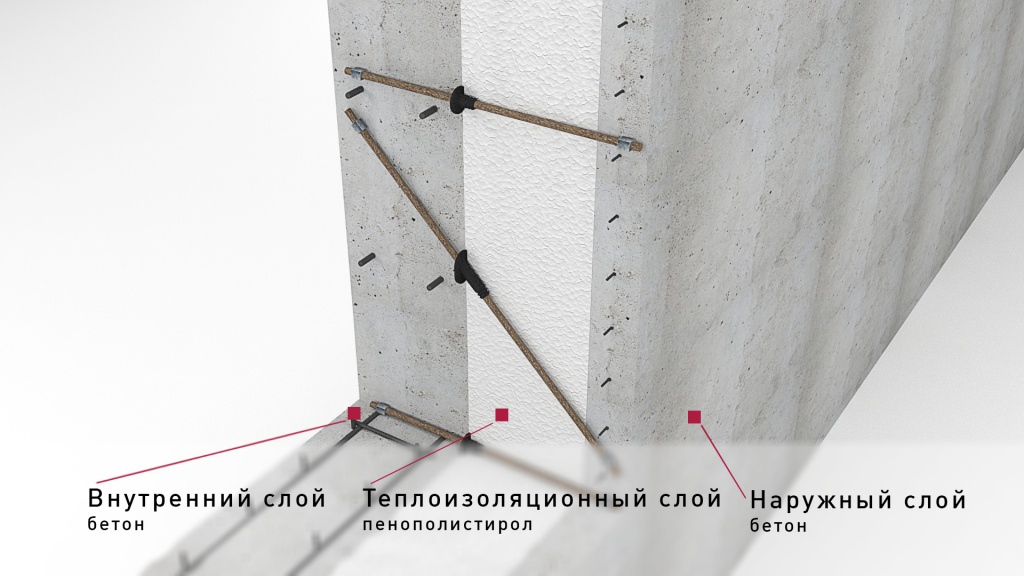

Гибкие связи для крупнопанельного домостроения предназначены для соединения внутреннего и наружного слоев и расположенного между ними теплоизоляционного слоя трехслойной железобетонной панели типа «сэндвич».

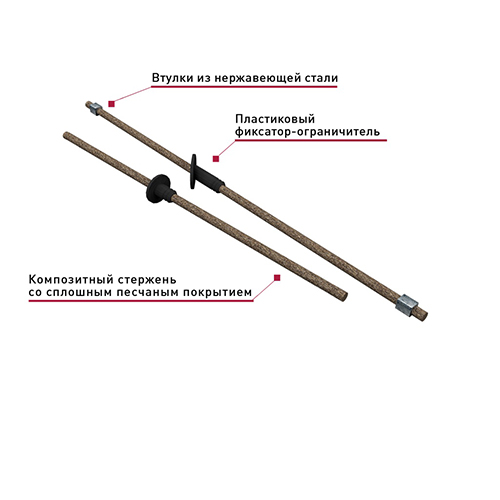

КОНСТРУКЦИЯГибкая связь состоит из следующих элементов:

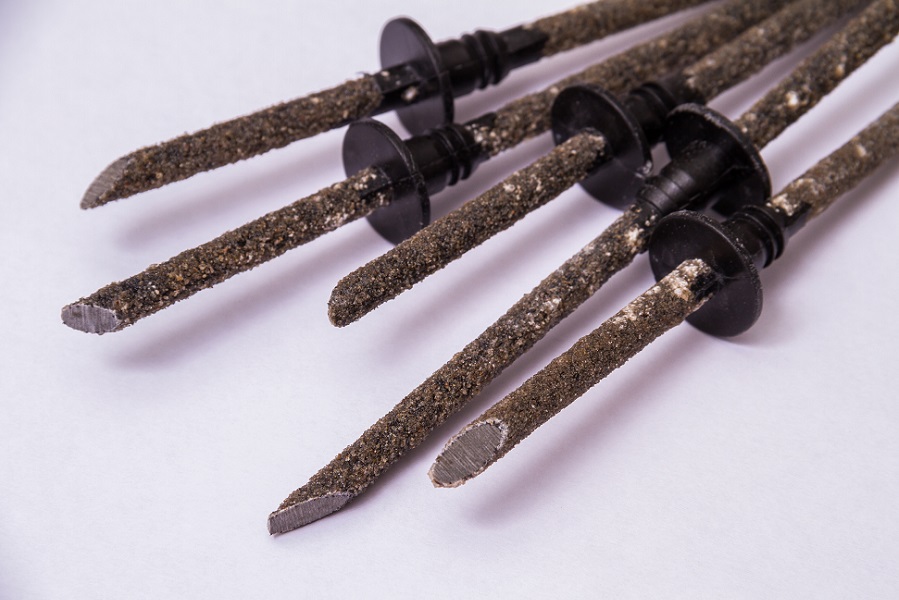

- композитный стержень со сплошным песчаным покрытием;

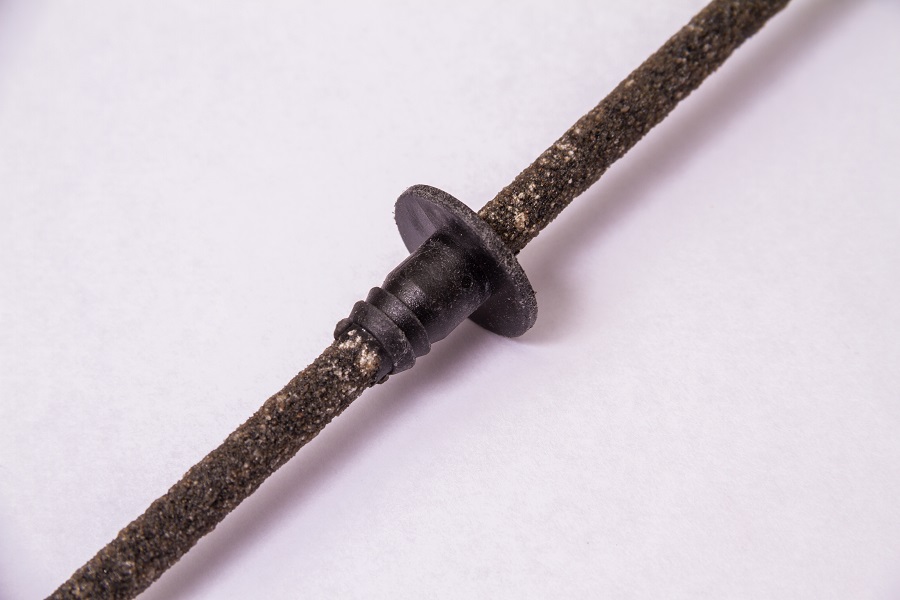

- пластиковый фиксатор-ограничитель;
- втулка из нержавеющей стали (для связей-подвесок).В зависимости от выполняемой функции гибкие связи для КПД имеют различное расположение фиксатора-ограничителя и поэтому подразделяются на два типа:
Связи-подвески (ограничитель расположен под углом 45˚ относительно гибкой связи)
Предназначены для передачи вертикальной нагрузки от массы наружного бетонного слоя и утеплителя на внутренний армированный слой панели.
Связи-распорки (ограничитель расположен под углом 90˚ относительно гибкой связи)
Предназначены для фиксации взаимного положения армированных бетонных слоев и слоя теплоизоляции и восприятия сжимающих и растягивающих усилий от ветровых и других воздействий, направленных перпендикулярно фасадной поверхности стены.
ПРЕИМУЩЕСТВА- НИЗКАЯ ТЕПЛОПРОВОДНОСТЬ композитного материала не позволяет гибкой связи создавать «мостик холода» между стеной здания и внешней средой, сохраняет влажностный режим конструкции;
- КОРРОЗИОННАЯ И ХИМИЧЕСКАЯ СТОЙКОСТЬ композитного материала позволяет гибкой связи сохранять физико-механические свойства в щелочной и тепло-влажной среде;
- ПРОЧНОСТЬ композитного материала обеспечивает увеличение надежности всей конструкции;
- ВТУЛКИ из нержавеющей стали позволили улучшить качество анкеровки гибкой связи в бетоне, повысив надежность соединения слоев панели
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Страна Россия Производитель Гален Диаметр, мм 6 Длина, мм 340 Вес, кг 0.026 Бренд Гален Материал основания пористые материалы Материал Базальтопластик Количество шт/уп 400 Разрушающее напряжение при растяжении, не менее 1000 МПа Разрушающее напряжение при изгибе, не менее 1000 МПа Модуль упругости при растяжении, не менее 50 ГПа Прочность сцепления втулки с гибкой связью, не менее 15 МПа Модуль упругости при сжатии 30 ГПа Усилие вырыва из бетона, не менее 4,0 кН Относительная деформация при разрыве 3 % Коэффициент теплопроводности 0,46 Вт/м*°C
ТУ 5714-022-13101102-2014
-
- Бренд ГАЛЕН
- Страна производства Россия
- Формат БПА-340-6-П
