Гибкая связь-анкер БПА-430-6-П для трехслойных панелей типа сэндвич, 6*430 мм, Гален

Акция
  • НАЗНАЧЕНИЕ

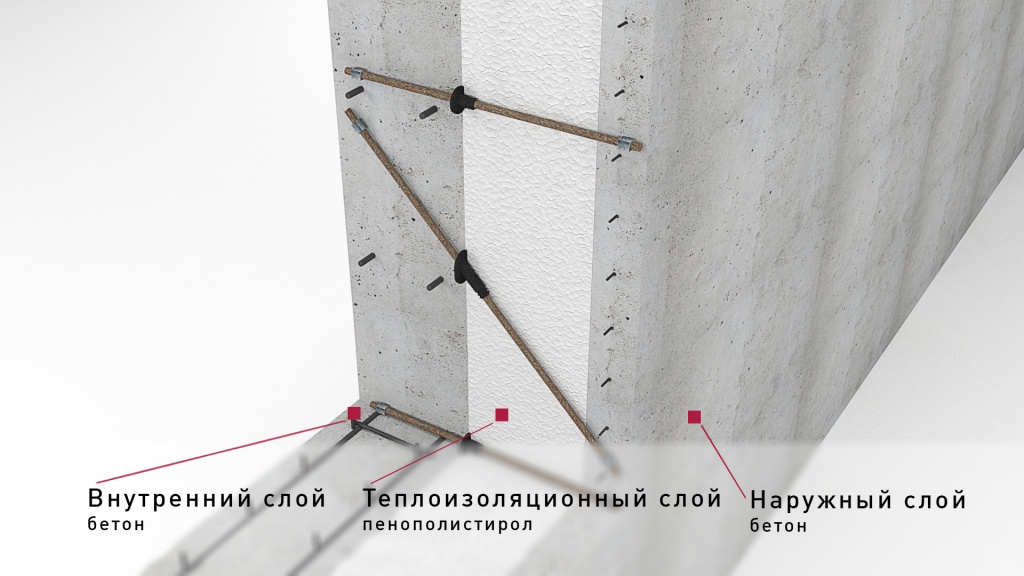

    Гибкие связи для крупнопанельного домостроения предназначены для соединения внутреннего и наружного слоев и расположенного между ними теплоизоляционного слоя трехслойной железобетонной панели типа «сэндвич».

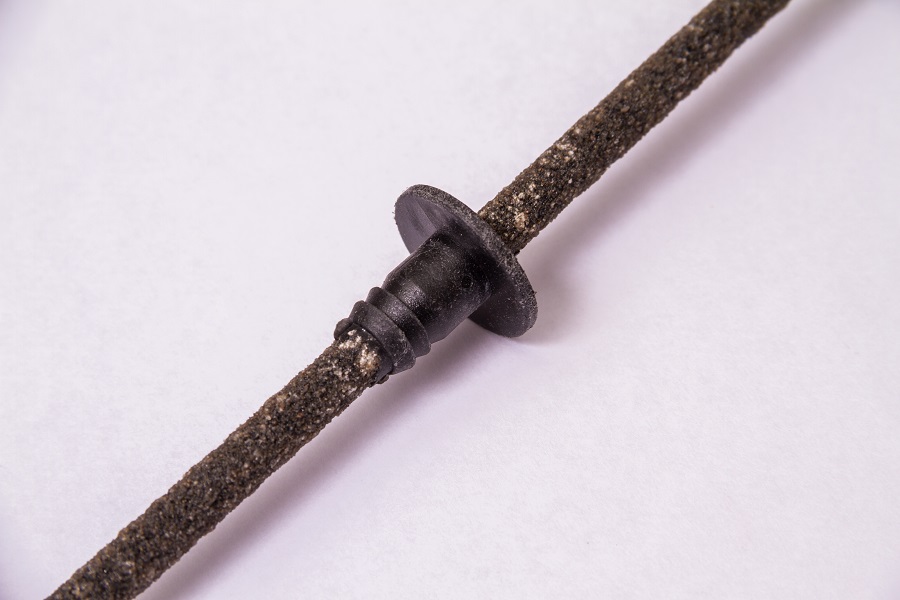

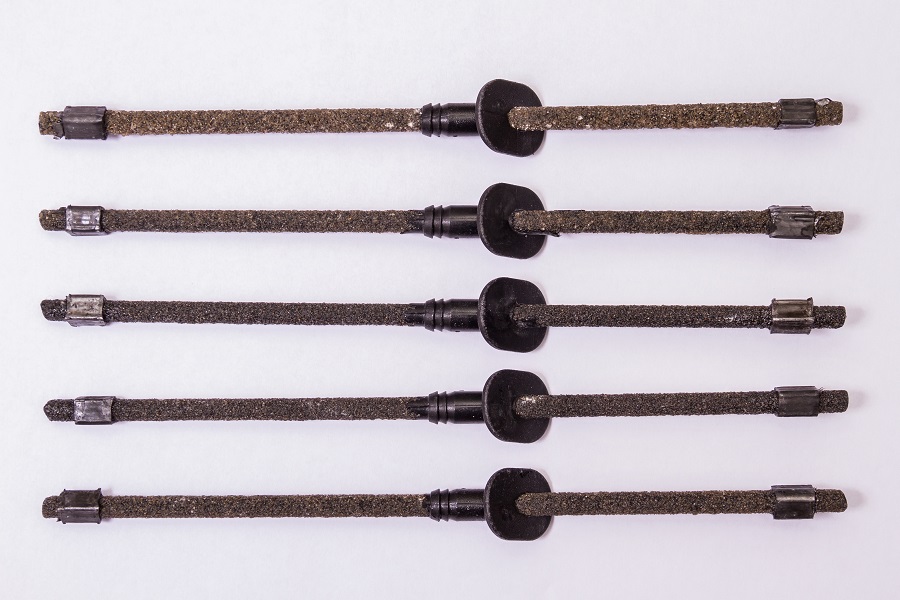

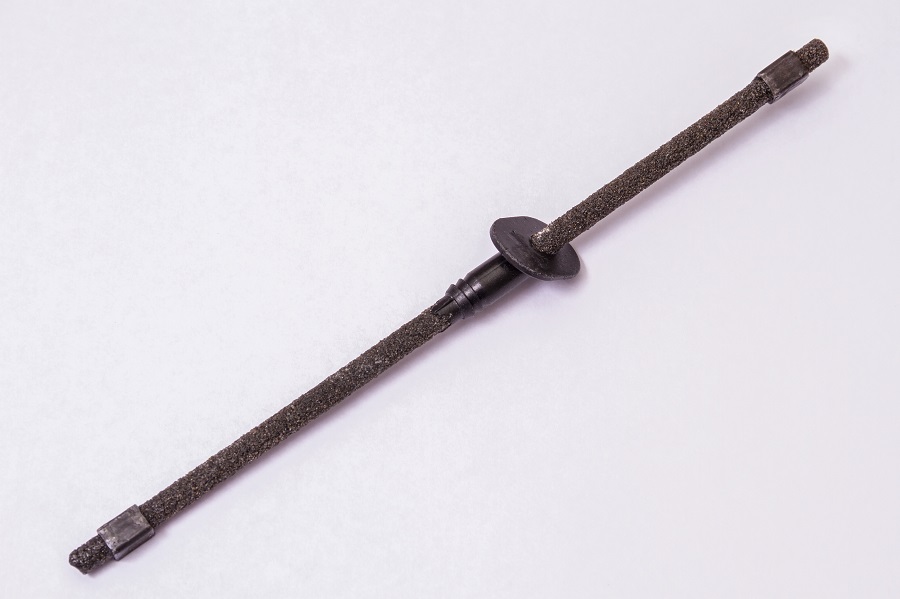

    КОНСТРУКЦИЯ

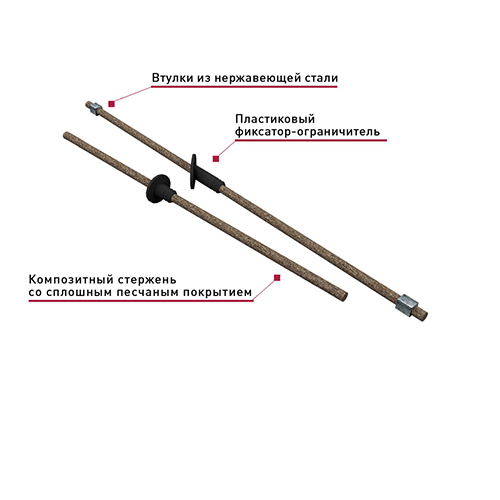

    Гибкая связь состоит из следующих элементов:
    - композитный стержень со сплошным песчаным покрытием;
    - пластиковый фиксатор-ограничитель;
    - втулка из нержавеющей стали (для связей-подвесок).

    В зависимости от выполняемой функции гибкие связи для КПД имеют различное расположение фиксатора-ограничителя и поэтому подразделяются на два типа:

    Связи-подвески (ограничитель расположен под углом 45˚ относительно гибкой связи)
    Предназначены для передачи вертикальной нагрузки от массы наружного бетонного слоя и утеплителя на внутренний армированный слой панели.

    Связи-распорки (ограничитель расположен под углом 90˚ относительно гибкой связи)
    Предназначены для фиксации взаимного положения армированных бетонных слоев и слоя теплоизоляции и восприятия сжимающих и растягивающих усилий от ветровых и других воздействий, направленных перпендикулярно фасадной поверхности стены.


    ПРЕИМУЩЕСТВА
    • НИЗКАЯ ТЕПЛОПРОВОДНОСТЬ композитного материала не позволяет гибкой связи создавать «мостик холода» между стеной здания и внешней средой, сохраняет влажностный режим конструкции;
    • КОРРОЗИОННАЯ И ХИМИЧЕСКАЯ СТОЙКОСТЬ композитного материала позволяет гибкой связи сохранять физико-механические свойства в щелочной и тепло-влажной среде;
    • ПРОЧНОСТЬ композитного материала обеспечивает увеличение надежности всей конструкции;
    • ВТУЛКИ из нержавеющей стали позволили улучшить качество анкеровки гибкой связи в бетоне, повысив надежность соединения слоев панели

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Страна Россия
    Производитель Гален
    Диаметр, мм 6
    Длина, мм 430
    Вес, кг 0.035
    Бренд Гален
    Материал основания     пористые материалы
    Материал Базальтопластик
    Количество шт/уп 400


    Разрушающее напряжение при растяжении, не менее 1000 МПа
    Разрушающее напряжение при изгибе, не менее 1000 МПа
    Модуль упругости при растяжении, не менее 50 ГПа
    Прочность сцепления втулки с гибкой связью, не менее 15 МПа
    Модуль упругости при сжатии 30 ГПа
    Усилие вырыва из бетона, не менее 4,0 кН
    Относительная деформация при разрыве 3 %
    Коэффициент теплопроводности 0,46 Вт/м*°C

    ТУ 5714-022-13101102-2014
    • Бренд ГАЛЕН
    • Страна производства Россия
    • Формат БПА-430-6-П
  • pdf

    Гален. Каталог продукции 14mB

    Скачать
  • pdf

    Альбом технических решений ГАЛЕН 4.89mB

    Скачать
  • pdf

    Сертификат ПБ на Композитную гибкую связь 1.21mB

    Скачать
  • pdf

    Композитные гибкие связи для 3х-слойных жб панелей 1.6mB

    Скачать
  • pdf

    Сертификат соответствия на Композитные гибкие связи Гален 0.5mB

    Скачать
